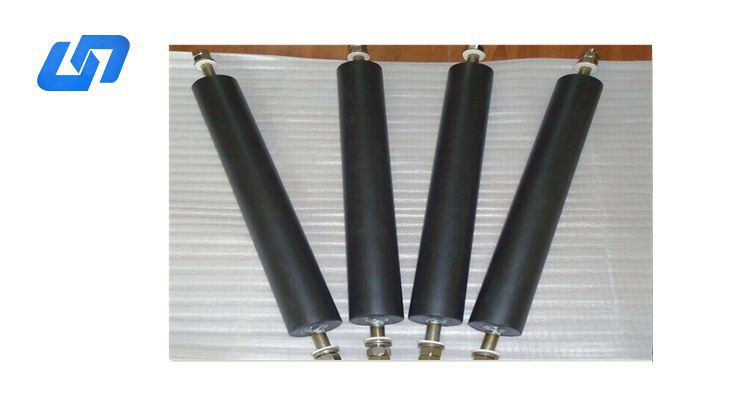

Титановый трубчатый анод для вихревого электролиза

Технология электролитических анодов Swirl

В применении технологии вихревого электролиза это ключевое устройство. Технология вихревого электролиза завершается полным набором систем устройств, включая электролитические ячейки, системы распределения раствора, системы питания и управления, а также инженерные распределительные системы. Среди них ключевым устройством является титановый трубчатый анод для вихревого электролиза. Каждое вихревое электролитическое устройство использует нержавеющую сталь (титан) в качестве катодного цилиндра. В качестве катодной стартовой пластины она помещается в цилиндр и плотно прилегает к внутренней стенке. Проводящая площадь катода составляет 0.5м2 или 1м2. В зависимости от концентрации ионов металла в растворе выберите соответствующие условия управления процессом, катод может осаждать металлические пластины или металлический порошок, а вихревой электролитический анод представляет собой анод с титановым покрытием.

Спецификация электролитического анода Swirl

Вихревой электролиз

1. Вихревой электролизный катод изготовлен из титановой трубки Gr1, его размер составляет 219*3*1550 мм.

2. Исходная электродная пластина представляет собой пластину из чистого титана Gr2 размером 0.3-0.5 мм, обработанную в цилиндр диаметром 219 мм, а затем помещенную в катодный цилиндр.

3. Вихревой электролитический анод имеет размеры 57*3*1500 мм, а в качестве токопроводящей части используется композитный стержень из титана и меди.

4. Титановый трубчатый анод для вихревого электролиза располагается в середине медного катода через верхний и нижний позиционирующие стержни для обеспечения одинакового расстояния между электродами. Покрытие - оксид иридия с титановым покрытием.

5. Электролит подается в катодную трубку с высокой скоростью снизу вверх с помощью инфузионного насоса для выполнения осаждения металла вихревыми токами.

6. Плотность тока обычно используемого вихревого электролитического катода составляет 500-600А/м2, а плотность тока вихревого электролитического анода находится в пределах 1400-1700.

7. Верхняя и нижняя пластиковые крышки данного устройства изготовлены из АБС-пластика, а верхняя крышка имеет выпускные отверстия.

8. Проводящая часть находится в нижней части. Устройство основано на группах. Обычно используется группа из 10-24 ветвей последовательно. Напряжение одной емкости составляет около 1,5 В.
